Datenwiederherstellung auf Buffalo LinkStation und TeraStation Duo NAS
Buffalo Technology bietet eine breite Palette von NAS-Lösungen für den persönlichen, privaten und Bürogebrauch. Diese Geräte stellen einen platzsparenden gemeinsamen Datenspeicher mit Zugriff über ein lokales Netzwerk bereit. Trotz der verbesserten Zuverlässigkeit moderner Netzwerkspeicher sind sie leider immer noch Ausfällen und Datenverlusten ausgesetzt.
Dieser Artikel beschreibt das Verfahren zur Datenwiederherstellung auf gängigen LinkStation- und TeraStation NAS-Lösungen von Bufallo Technology mit zwei Festplatten unter Verwendung von UFS Explorer RAID Recovery.
Warnung! In den folgenden Anweisungen wird davon ausgegangen, dass Sie über grundlegende Kenntnisse zur Manipulation von Festplatten verfügen. Jegliche physische Beschädigung des Speichermediums kann zu dauerhaftem Datenverlust führen. Wenn Sie sich nicht ganz sicher sind, ob Sie mit den internen Komponenten der Hardware umgehen können, wenden Sie sich an einen Anbieter professioneller Datenrettungsdienste.
Beachtung! Dieser Artikel enthält Details zum Status des NAS nach dem Zurücksetzen auf die Werkseinstellungen. Bitte lesen Sie den Artikel sorgfältig durch, um Informationen zur Datenwiederherstellung auf einem ausgefallenen Gerät nach dessen Zurücksetzen zu erhalten.
Erste Schritte
Die häufigsten Ursachen für Datenverlust von NAS sind:
- Der Ausfall einer oder mehrerer Festplatten;
- Elektrische Beschädigung oder Überhitzung des Geräts;
- Softwareprobleme oder fehlerhafte Firmware-Updates;
- Versehentliches Löschen wichtiger Informationen aufgrund von Benutzerfehlern.
Die Chancen für die Datenrettung von NAS hängen eng mit den Faktoren zusammen, die zum Verlust seiner Daten führten. Bei physischen Schäden am Gerät, z. B. durch elektrische Probleme oder Überhitzung, fallen Festplatten in der Regel aus und die Datenwiederherstellung ist erst nach ihrer physischen Reparatur in einem spezialisierten Labor möglich. Wenn der Datenverlust auf einen logischen Fehler zurückzuführen ist, z. B. auf eine NAS-Neuinitialisierung oder auf ein fehlerhaftes Löschen von Dateien, bleiben die Festplatten wahrscheinlich intakt und können mithilfe der Datenrettungssoftware verarbeitet werden.
Hinweis: Ausführlichere Informationen zu den Perspektiven für erfolgreiche Datenwiederherstellung finden Sie in den Artikeln zu Datenrettungsspezifikationen verschiedener Betriebssysteme und Chancen für die Datenwiederherstellung.
SysDev Laboratories bietet die UFS Explorer-Softwareprodukte für die reibungslose DIY-Datenwiederherstellung auf NAS-Einheiten von Buffalo Technology an. UFS Explorer RAID Recovery wurde speziell für die Arbeit mit RAID-Systemen verschiedener Konfigurationen entwickelt und ist eine optimale Lösung für das Problem des Datenverlusts von NAS-Geräten verschiedener Hersteller. UFS Explorer Professional Recovery bietet einen professionellen Ansatz für die Datenrettung und verfügt über ein eingebettetes Toolset für effiziente RAID-Rekonstruktion und -Wiederherstellung sowie zahlreiche andere Instrumente und Möglichkeiten. Jedes der Programme wendet leistungsstarke Mechanismen an, mit denen Sie ein maximales Wiederherstellungsergebnis erzielen können, und ist 100% zuverlässig weil es die vollständige Sicherheit der verlorenen NAS-Daten garantiert.
Da NAS-Geräte keinen Zugriff auf die Daten ihrer Festplatten auf niedriger Ebene bieten, müssen Sie den Speicher zerlegen und seine Festplatten wie unten beschrieben an einen Computer anschließen, um die Datenwiederherstellung durchzuführen.
Vorbereitung der Hardware
Die softwarebasierte Datenrettung von LinkStation und TeraStation kann durchgeführt werden, wenn:
- Mindestens eines der Laufwerke kann in der RAID 1-Konfiguration (Mirror) betrieben werden;
- Beide Festplatten funktionieren in RAID 0 oder JBOD.
Hinweis: Alle grundlegenden RAID-Konzepte werden in den Besonderheiten der Datenorganisation auf RAID beschrieben.
Um die Festplatten für die eigentliche Datenwiederherstellung vorzubereiten, müssen Sie die folgenden Schritte ausführen:
- Fahren Sie Ihren NAS herunter.
- Ziehen Sie die Laufwerke durch die Frontplatte heraus: Öffnen Sie die Tür und werfen Sie die Gehäuse aus.
Hinweis: Wenn Sie nicht sicher sind, wie Sie die NAS-Laufwerke korrekt entfernen können, schauen Sie bitte das Video-Tutorial.
- Markieren Sie die Laufwerke (links/rechts für Linkstation und oben/unten für Terastation), um das Gerät in derselben Reihenfolge wieder zusammenbauen zu können.
- Schließen Sie die intakten Laufwerke an den Computer an.
Hinweis: Sie können die Festplatte an das Motherboard des Computers anschließen oder das Laufwerk extern über einen USB-zu-SATA/IDE-Adapter verbinden, wie in den Anleitungen beschrieben.
Hinweis: Machen Sie sich mit dem Artikel vertraut, um das richtige Betriebssystem für die NAS-Wiederherstellung auszuwählen.
Wenn die NAS-Laufwerke erfolgreich mit einem PC verbunden sind, können Sie die Software ausführen und die Datenwiederherstellung starten.
Datenlayout
LinkStation und TeraStation haben das gleiche Datenlayout:

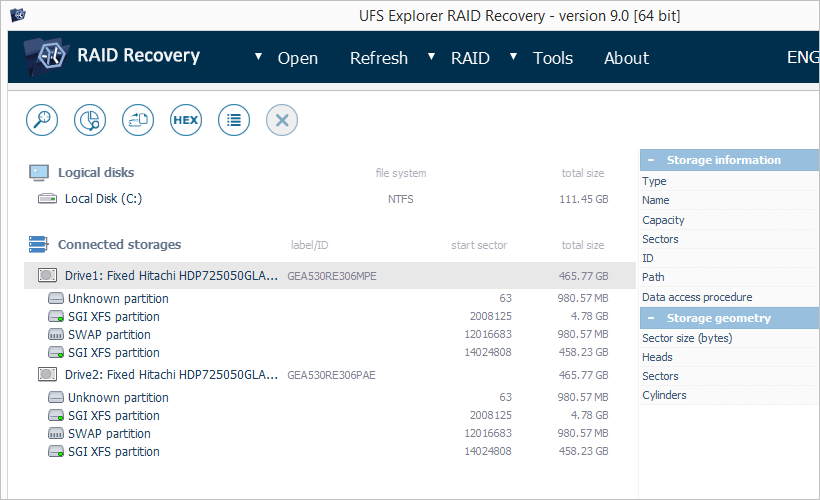

Abbildung 1. NAS-Laufwerke in UFS Explorer RAID Recovery.
Beachten Sie:
- Die tatsächliche Ansicht hängt von der Version und Edition der Software ab;
- Die tatsächlichen Größen der Laufwerke hängen vom NAS-Modell ab;
- Die identifizierten Partitionen hängen vom NAS-Modell sowie von der Version und Edition der Software ab;
- Die erweiterte Partition (eine Partition mit Unterpartitionen) ist ein Container und wird im Folgenden nicht erwähnt.
Jedes NAS-Laufwerk hat dieselbe Partitionsstruktur:
- Boot-Firmware-Partition. Diese Partition enthält Dateien, die zum Booten des eingebetteten benutzerdefinierten Linux-Betriebssystems erforderlich sind (hier werden keine Benutzerdaten gespeichert);
- Firmware-Partition. Diese Partition enthält Systemdateien des eingebetteten Linux-Betriebssystems wie ausführbare Dateien, Konfigurationen usw. (hier sind auch keine Benutzerdaten vorhanden);
- Swap-Partition. Diese Partition wird vom eingebetteten Linux-Betriebssystem verwendet, um den RAM zu erweitern (Speicheraustausch).
- Datenpartition (Speicherpartition). Diese Partition enthält Benutzerdateien. Bei RAID-Konfigurationen werden Datenpartitionen jedes Laufwerks zu einem virtuellen Software-RAID-Gerät kombiniert.
Beachten Sie: Je nach Händler und Modell kann NAS zwei und bis zu vier Partitionen auf jedem Laufwerk enthalten. Die Datenpartition ist die größte (nimmt 95-99% des gesamten Speicherplatzes ein) und hat keine Unterpartitionen.
Für RAID 1 wird auf der Datenpartition jedes NAS-Laufwerks ein gültiges XFS-Dateisystem angezeigt. Für SPAN oder RAID 0 enthält das erste Laufwerk 'SGI XFS' auf der Datenpartition und das zweite eine 'RAW-Partition'.
Diagnose und Datenwiederherstellung
Gehen Sie folgendermaßen vor, um Ihre NAS-Konfiguration zu diagnostizieren und sie virtuell neu zu erstellen:
Schritt 1. Überprüfen Sie das Dateisystem auf Datenpartitionen.
Wie bereits erwähnt, ist für die Spiegel-RAID 1-Konfiguration die Datenwiederherstellung möglich, wenn mindestens eines der Laufwerke angeschlossen ist. Möglicherweise müssen Sie jedoch die zweite für weitere Diagnosen verbinden, wenn:
a) das Laufwerk das SGI XFS-Dateisystem auf der Datenpartition nicht anzeigt;
b) das SGI XFS-Dateisystem nicht lesbar ist (meldet Lesefehler);
c) Sie können einige der auf dem Gerät verfügbaren Dateien nach Datenverlust nicht finden.
Sie erhalten eines der folgenden Ergebnisse:
- Beide Laufwerke enthalten das SGI XFS-Dateisystem auf den Datenpartitionen (siehe Abb. 1).
NAS ist für RAID 1 (Spiegelung) konfiguriert. Das Dateisystem ist auf beiden Laufwerken lesbar. Die Datenrettung ist von jedem Laufwerk möglich. - Beide Laufwerke enthalten RAW-Partitionen, die mit einem grauen Symbol gekennzeichnet sind (siehe Abb. 1). Das Dateisystem scheint zerstört zu sein oder NAS hat als iSCSI-Ziel gearbeitet. In diesem Fall benötigt Ihr NAS professionelle Datenanalyse- und Datenwiederherstellungsdienste.
- Eines der Laufwerke enthält SGI XFS und das andere – eine RAW-Partition (siehe Abb. 1)
NAS wurde für RAID 0 (Standardkonfiguration) oder SPAN konfiguriert. Das Laufwerk mit dem SGI XFS-Dateisystem wird als "erstes" und das mit einer RAW-Partition als "zweites" bezeichnet. Erläuterungen zur weiteren Analyse finden Sie in Schritt 2.
Nach der Analyse können Sie die Datenrettung von jedem der RAID 1-Laufwerke starten. Wenn Sie Ihre Daten nicht wiederherstellen können, verwenden Sie bitte professionelle Datenrettungsdienste.
Schritt 2. Öffnen Sie das SGI XFS-Dateisystem auf der Datenpartition des ersten Laufwerks.
Eines der folgenden Ergebnisse kann auftreten:
- Das Dateisystem wird geöffnet und Sie können den Ordner "Share" sehen:
NAS muss für SPAN konfiguriert worden sein. In seltenen Fällen wird dieses Ergebnis für RAID 0 mit einer Stripe-Größe über 64 KB angezeigt. - Das Dateisystem ist nicht lesbar:
NAS wurde für RAID 0 konfiguriert.
Wenn Sie einen Scan für eine zumindest teilweise Rekonstruktion des Dateisystems ausführen, erhalten Sie ein genaueres Ergebnis. Wenn die wiederhergestellten Dateien gültigen Inhalt haben, handelt es sich um eine JBOD- oder RAID 1-Konfiguration. Wenn der Dateiinhalt ungültig ist, ist dies RAID 0.
Schritt 3. Überprüfen Sie die RAID-Konfiguration.
Für SPAN (JBOD):
- Überprüfen Sie den Inhalt des Ordners "Share" auf dem ersten Laufwerk.
- Wenn der Ordner Dateien enthält, können alle mit dem Tool zur hexadezimalen Vorschau von UFS Explorer geöffnet werden.
- Wenn alle Dateien geöffnet werden können, kann das zweite Laufwerk eine nicht verwendete oder ausgefallene Komponente von RAID 1 sein. Versuchen Sie, die Daten vom ersten Laufwerk wiederherzustellen.
- Wenn die Dateien oder Ordner fehlen oder einige Dateien nicht geöffnet werden können, ist dies ein SPAN.
Die SPAN-Konfiguration auf TeraStation- und LinkStation-Produkten passt nicht zur Datenpartition und kann nicht ohne Kenntnis des XFS-Dateisystems oder professioneller Analyse ausgerichtet werden.
Für RAID 0:
Stellen Sie RAID 0 im UFS Explorer zusammen:
Klicken Sie auf die Schaltfläche 'RAID aufbauen', um RAID Builder aufzurufen:

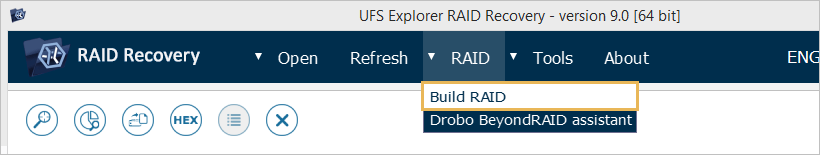

Abbildung 2. Die Taste des Werkzeugs zum RAID-Aufbau in UFS Explorer.

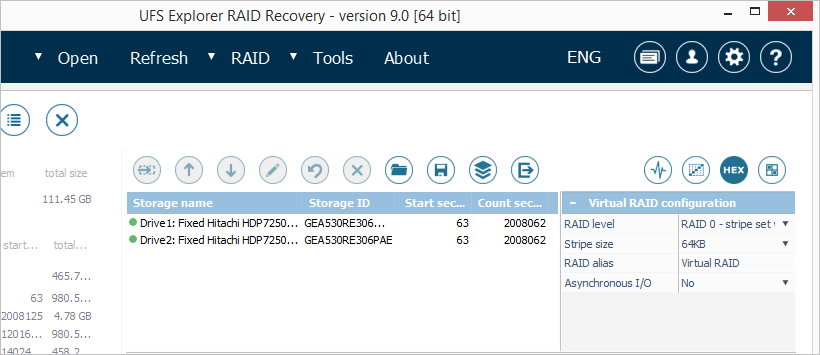

Abbildung 3. Der Werkzeug zum RAID-Aufbau in UFS Explorer.
Danach:
- Schalten Sie den 'RAID-Modus' auf 'RAID 0 (Stripe-Set ohne Redundanz)';
- Fügen Sie der Liste der Komponenten Datenpartitionen jedes Laufwerks gemäß der Laufwerksreihenfolge hinzu.
- Passen Sie die Stripe-Größe bei Bedarf an (Buffalo-Produkte verwenden standardmäßig die Stripe-Größe von 64 KB).
- Klicken Sie auf "RAID bilden".
Wenn Sie virtuelles RAID 0 zusammengestellt haben, wird es als neuer Speicher mit dem SGI XFS-Dateisystem in dem Speicherbaum angezeigt. Wenn Sie dieses Dateisystem öffnen, erhalten Sie eines der folgenden Ergebnisse:
- Das Dateisystem ist nicht lesbar:
Die Stripe-Größe ist ungültig. Öffnen Sie die RAID-Konfiguration und passen Sie die Stripe-Größe an. - Das Dateisystem ist lesbar und der Ordner "Share" enthält mindestens einige Ihrer Daten:
Die RAID-Konfiguration wurde erfolgreich zusammengestellt, und Sie können mit der Datenrettung fortfahren. - Das Dateisystem ist lesbar, aber der Ordner "Share" ist leer:
Ihr NAS-Speicher scheint auf den Standardkonfigurationsstatus zurückgesetzt zu sein.
RAID 0-Entstehung: Mögliche Gründe und Chancen für die Datenrettung
Wenn die RAID-Konfiguration korrekt zusammengestellt wurde, das Dateisystem lesbar ist, aber der Ordner "Share" scheint leer zu sein, wurde RAID 0 wahrscheinlich auf Ihrem NAS erstellt. Um die Chancen für die Datenrettung in diesem Fall zu bewerten und die richtige Vorgehensweise zu wählen, müssen Sie den Grund für die Entstehung von RAID 0 analysieren.
Die wahrscheinlichsten Fälle für das Auftreten von RAID 0 auf Ihrem NAS sind:
- Sie haben Ihr NAS-Gerät auf maximale Geschwindigkeit/Kapazität konfiguriert;
- Das Gerät wurde auf die Werkseinstellungen zurückgesetzt.
Neukonfiguration von NAS. Nach der Neukonfiguration der NAS-Box bleiben die verlorenen Daten wiederherstellbar. Sie sollten den Speicher wie in Schritt 3 beschrieben zusammenbauen. Alle guten Dateien werden im Ordner 'Share' des virtuellen RAIDs angezeigt. Wenn Sie die Dateien nicht finden, scannen Sie das virtuelle RAID nach verlorenen Informationen.
Zurücksetzen von NAS. Nach dem virtuellen Aufbau von NAS wie in Schritt 3 beschrieben zeigt Virtual RAID ein neues Standarddateisystem an und enthält einen leeren Ordner "Share". Die Chancen für die Wiederherstellung hängen von der ursprünglichen NAS-Konfiguration ab:
- Original RAID 0 (Stripe-Set)
- Wenn die vorherige Konfiguration auf "maximale Geschwindigkeit und Kapazität" eingestellt war und die Laufwerke vor dem Zurücksetzen nicht ausgetauscht wurden, wurde das Dateisystem von NAS formatiert. Um die fehlenden Informationen wiederherzustellen, scannen Sie den Speicher nach verlorenen Daten.
- Wenn die Laufwerke vor dem Zurücksetzen von NAS ausgetauscht wurden, erstellen Sie RAID wie in Schritt 3 beschrieben, jedoch in umgekehrter Reihenfolge der Laufwerke. Als Ergebnis erhalten Sie Virtual RAID mit einer RAW-Partition. Um die fehlenden Informationen wiederherzustellen, scannen Sie den Speicher nach verlorenen Daten.
- Original RAID 1 (Spiegel) Wenn die vorherige Konfiguration die Hälfte der vollen Kapazität hatte und die redundanten Daten schwerwiegender beschädigt wurden, wurde ein neues XFS-Dateisystem mit anderen Parametern geschrieben. Eine normale Dateisystemrekonstruktion kann nicht die erwarteten Ergebnisse liefern.
Scannen Sie das zweite Laufwerk von ihrem NAS, das eine RAW-Datenpartition enthält. Wenn dies kein positives Ergebnis liefert, wird es empfohlen, professionelle Datenwiederherstellungsdienste zu verwenden. - Original SPAN Die Dateisysteme bleiben fast gleich. Um die Daten wiederherzustellen, zerstören Sie ungültige XFS-Superblöcke, die mit dem RAID 0-Format erstellt wurden. Stellen Sie danach RAID als SPAN wieder zusammen und führen Sie die Dateisystemrekonstruktion aus. Beachten Sie, dass für die Änderung der Strukturen und die SPAN-Ausrichtung Kenntnisse des XFS-Dateisystems oder professionelle Unterstützung bei der Datenwiederherstellung erforderlich sind.
Durch das Zurücksetzen von NAS werden einige Strukturen auf der Festplatte zerstört, was möglicherweise zum dauerhaften Verlust einiger Dateien, Ordner oder Dateinamen führt. Es wird empfohlen, den gesamten Baum des "rekonstruierten Dateisystems" auf gesuchte Dateien zu analysieren. Einige Dateien und Ordner können unter dem virtuellen Ordner "[Parent unknown]" mit Nummern in Datei-/Ordnernamen angezeigt werden.
Schlussbemerkungen
Im Falle von Anzeichen einer physischen Beschädigung wird es dringend empfohlen, Ihr NAS zu einem spezialisierten Datenwiederherstellungslabor zu bringen, um Datenverlust zu vermeiden. Wenn Sie jedoch über die entsprechenden Fähigkeiten zur Durchführung des Verfahrens verfügen, machen Sie sich zunächst mit den Besonderheiten der Arbeit mit defekten Festplatten in UFS Explorer vertraut.
Wenn Sie sich nicht sicher sind, ob Sie Datenrettungsvorgänge auf Ihrem NAS selbst durchführen können, oder welche RAID-Konfiguration Ihr NAS hat, können Sie die von SysDev Laboratories bereitgestellten professionellen Dienste nutzen.
Für Datenrettungsprofis bietet SysDev Laboratories Expertenanalyse von NAS-Speicher auf kommerzieller Basis an.
